Hướng dẫn chi tiết quy trình hiệu chỉnh máy in tem nhãn trên các phần mềm như BarTender hoặc LabelJoy giúp khắc phục triệt để tình trạng lệch lề và sai số bước nhảy. Phương pháp này áp dụng rất tốt cho các máy in laser thông thường (ví dụ: Canon 6030) sử dụng giấy in dạng tờ A4/A5 chia ô (như giấy Tomy).
Khi thiết lập mẫu in, bạn cần nhập chính xác các kích thước thực tế của loại giấy đang sử dụng:
- Page size (Width & Height): Kích thước toàn bộ tờ giấy.
- Rows & Columns: Số hàng và số cột tem trên một trang.
- Item shape: Hình dạng tem (chữ nhật, bo góc, tròn…).
- Margins (Lề):
- Top (Lề trên)
- Bottom (Lề dưới)
- Left (Lề trái)
- Right (Lề right)
- Template size (Kích thước tem & khoảng cách):
- Template size (Width & Height): Kích thước của từng con tem lẻ.
- Gap / Pitch (Khoảng cách trống giữa các tem theo chiều ngang và chiều dọc).
Các thông số cơ bản thường do nhà sản xuất giấy in cung cấp hoặc có thể đo trực tiếp bằng thước. Tuy nhiên, riêng thông số Gap / Pitch (khoảng trống giữa các tem) khi đo bằng tay rất dễ xảy ra sai số nhỏ dẫn đến việc in lệch dần về các hàng phía dưới, vì vậy cần phải hiệu chỉnh thực tế.

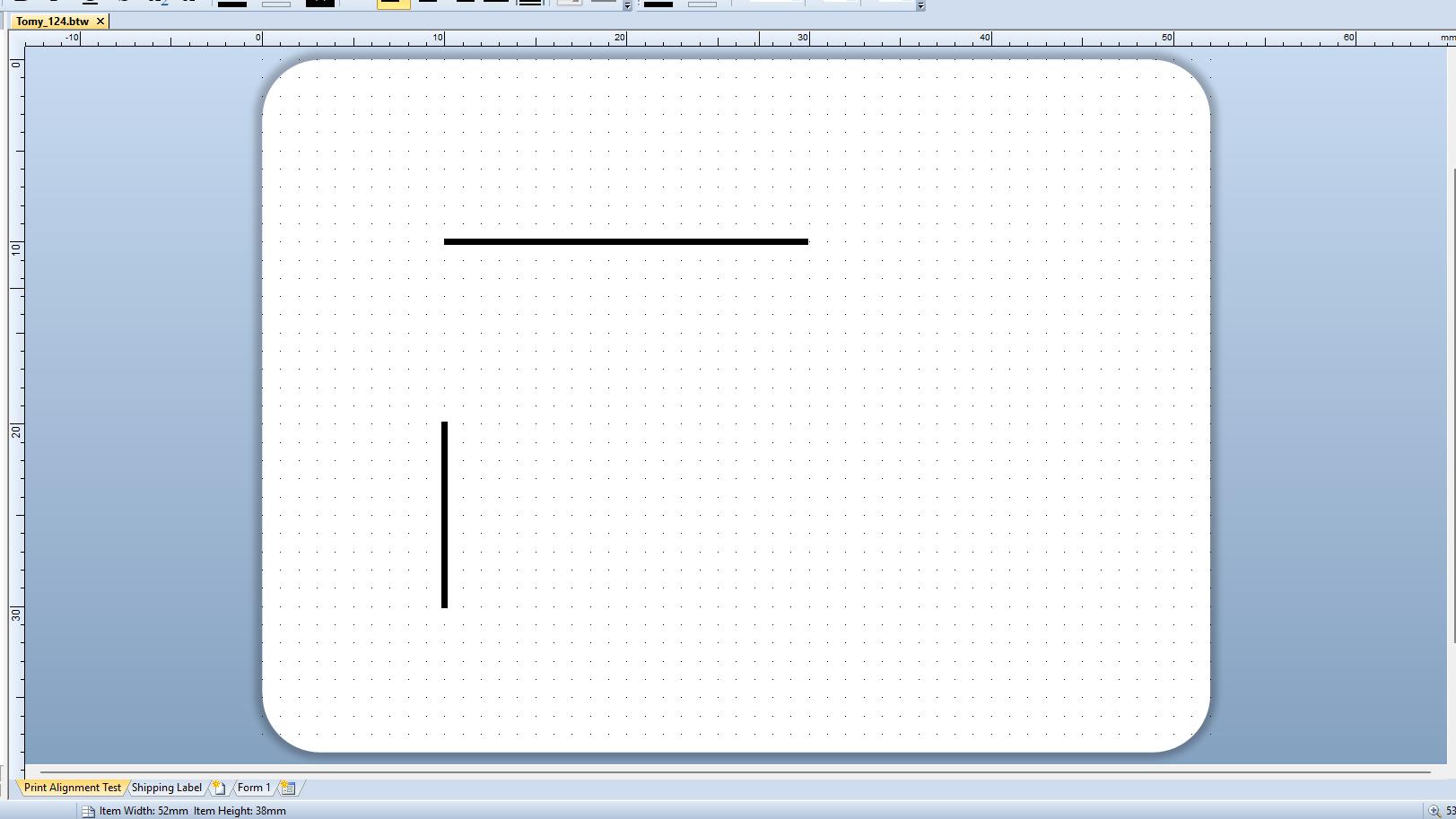

1. Chuẩn bị mẫu tem hiệu chỉnh
- Thiết kế: Tạo một mẫu tem thử nghiệm trên phần mềm.
- Hình dạng: Vẽ từ 1 đến 2 đường thẳng có chiều dài lần lượt là 10mm hoặc 20mm (1 dọc hoặc 1 ngang).
- Vị trí: Đặt các đường thẳng này cách lề trên (Top) và lề trái (Left) đúng 10mm / 10mm trên tất cả các hàng tem của trang.
2. Quy trình kiểm tra và hiệu chỉnh chi tiết
Bước 1: Kiểm tra và chỉnh hàng tem đầu tiên (Top Margin)
- In thử một tờ và đo khoảng cách thực tế từ mép trên của tem đến đường thẳng vừa in ra.
- Ví dụ: Bạn thiết lập Top Margin = 10mm, nhưng khi in ra đo được khoảng cách thực tế là 13mm (lệch xuống dưới 3mm).
- Cách khắc phục: Vào cài đặt trang (Page Setup) trong phần mềm, điều chỉnh lại thông số Top Margin (giảm đi 3mm thành 7mm), sau đó in thử lại cho đến khi đạt đúng mốc 10mm chuẩn.
Bước 2: Kiểm tra và chỉnh các hàng tem tiếp theo (Bước nhảy / Pitch / Vertical Gap)
- Nguyên nhân: Lỗi bước nhảy có tính tích lũy, khiến hàng đầu tiên chuẩn (sau khi đã chỉnh Top Margin) nhưng càng xuống các hàng phía dưới, độ lệch sẽ tăng dần đều qua từng hàng.
Bạn có thể chọn một trong 2 cách sau để đo đạc và điều chỉnh:
Cách 1: Đo độ lệch tăng dần qua từng hàng (Trực quan, dễ hiểu)
- In thử một trang mẫu và đo khoảng cách thực tế từ mép tem đến dòng in đánh dấu ở các hàng liên tiếp.
- Ví dụ thực tế:
- Hàng 1: Đúng chuẩn 10mm.
- Hàng 2: Đo khoảng cách thực tế thấy là 12mm (lệch 2mm).
- Hàng 3: Đo khoảng cách thực tế thấy là 14mm (lệch 4mm so với chuẩn ban đầu).
- Suy ra: Mức độ gia tăng độ lệch giữa các hàng liên tiếp đều đặn là 2mm ($14\text{ mm} - 12\text{ mm} = 2\text{ mm}$), điều này có nghĩa là thông số Pitch (bước nhảy) đang bị thiếu mất 2mm so với thực tế của giấy.
- Khắc phục: Vào cài đặt Pitch hoặc Vertical Gap, cộng thêm trực tiếp 2mm vào giá trị hiện tại, sau đó in thử lại cho đến khi tất cả các hàng đều giữ đúng chuẩn 10mm.
Cách 2: Tính toán chia đều sai số tổng (Chính xác cao cho cả trang)
- In thử một trang mẫu có nhiều hàng tem dọc.
- Đo tổng khoảng cách chênh lệch từ vạch của tem đầu tiên đến vạch của tem cuối cùng so với khoảng cách thiết kế chuẩn.
- Tính sai số cho mỗi tem: Lấy tổng sai số chia cho tổng số khoảng cách tem tương ứng để ra mức lệch trung bình trên mỗi bước nhảy.
- Khắc phục: Cộng hoặc trừ trực tiếp phần sai số trung bình đó vào thông số Pitch hiện tại (nếu thiếu thì cộng thêm, thừa thì trừ bớt giá trị cũ), lưu lại và in kiểm tra lại toàn trang.
